电缆桥架施工前技术准备

1.图纸审核。对全部电缆桥架设计意图要了如指掌，然后把热控相关测点设计、盘柜位置等专业图纸进行了解并初步布置出热控就地设备的安放位置，集中安放的要初步列出清单。对设备、管道走向、电动门、气动门等控制设备通过翻阅机务图纸熟记其安装位置（如何看机务图纸已在仪表管敷设中详述）。对新技术人员来讲，这可能要花费相当长的时间和精力来认真构思，只要平时认真总结经验，用心学习，相信这个过程会越来顺手。

　　对全部设备、管道、阀门、热控控制设备初步了解后即可形成一个全局观念，犹如在工程结束后参观一样。这时就可以一个局部一个局部的去仔细审核各部分电缆桥架的方案设计，如锅炉侧可以先审核大竖井的位置及安装形式，电缆竖井采用梯式桥架还是使用笼式竖井，安装位置有没有布置电梯井、有没有疏水放汽管道，电缆竖井与电子间夹层如何连接，安装位置是否合理，是不是有利于电缆向锅炉各层方便接入，电缆路径是否最短等等相关问题权衡利弊之后初步形成自己的意见。竖井确定后便可以逐层进行审核，如17米下电缆桥架，与竖井怎样接口，主电缆桥架做到什么位置比较合适，哪些地方需要增加，哪些地方需要去除，并对同层桥架分段弄明白给哪些设备使用等问题。逐区域审核的过程中要及时测算电缆数量，以核对电缆桥架容量做出加大还是减小的决定。

　　2.合理性意见。在审核图纸的过程中，把一些不符合安装规范或直接行不通的区域做下笔记，并初步做出解决方案。如与管道碰撞的区域是整体改变标高还是局部增加跳弯，改进目的应遵守更改后的方案施工简单、材料用量减少的原则改动。对各种类型的电缆桥架支吊架分析判断，通过应力计算、规程规范等审核设计是否合理。如：桥架支吊架有两种设计方案，一种是工字钢或槽钢加托臂的安装形式，一种是槽钢加角钢采用门形架安装形式，两种方式都没有错误，都符合规范要求。这时要根据业主意见进行选择，属我方采购主材时应尽量说服业主使用槽钢加角钢的安装形式，一来施工可以简化，二来可以省下大量主材取得效益。

　　3.图纸会审。图纸会审是项目按开工前必须要完成的一项控制程序，设计出图后，根据各方（监理、业主、施工单位）对图纸的不同理解，对于设计中的不合理的地方进行商议。技术人员应该充分利于这个机会，把前两个步骤中整理出来的建议或方案改动逐项提出来，进行商议确定。对于我们施工中的一些好的习惯性做法，也可以提出来探讨，争取他方的支持。

　　4.二次方案设计及审批。图纸会审是以会议纪要的形式把图纸设计中的不合理地方进行修改说明，只是局部性的讲明改动原则或方法，由于时间短暂，不可能在会议期间就形成详细设计，而且图纸会审纪要与施工图纸是同等的作用，都是现场施工的依据，图纸会审是对设计图纸的细化和说明，只要图纸会审纪要里进行了说明，设计方一般不会再出更版图纸。这就要我们技术人员根据图纸会审纪要的内容对电缆桥架重新进行二次设计，把设计改动后的方案经相关部门审批。在进行这部分工作时，应尽量把电缆分支架的布局及走向考虑在内，便于下一步材料的统计。

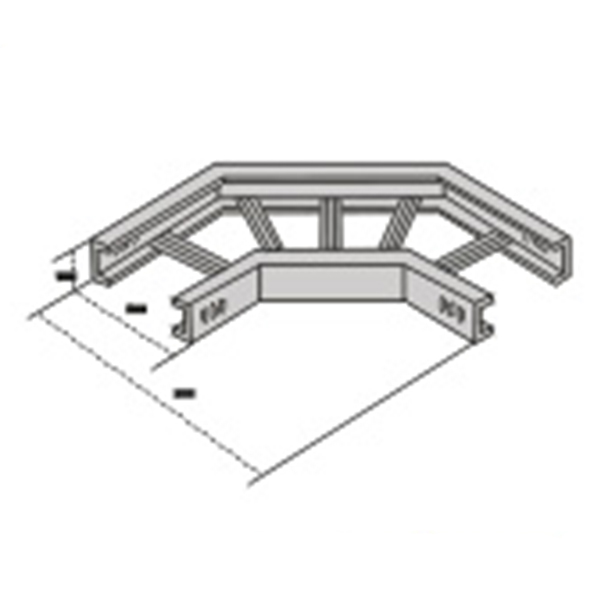

　　5.设备、材料数量统计。电缆桥架整体方案审批完成后，技术人员应该立即着手电缆桥架及支吊架数量统计。在统计电缆桥架数量时应明确标识出桥架的应用区域，各种桥架尺寸及要求，对于特殊的三通、弯头、跳弯的部件要画出具体加工图。数量统计应切合实际，参照热工电缆桥架的安装质量工艺说明，根据规定的支吊架间距统计数量计算型钢长度，如果是采用6米/根的型钢现场加工，应留出一定的余量，避免因损耗造成数量不足。
