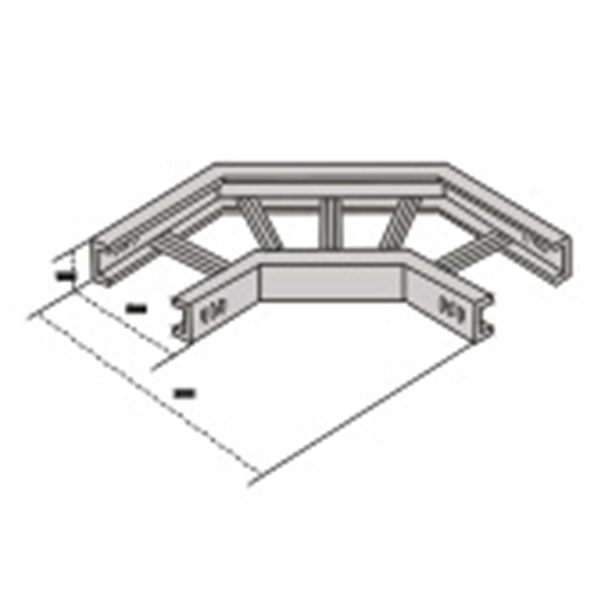

槽式桥架弯头通用制作方法及步骤
本图的角α值同“一”中角α值；本图的b值与“一”中的b值不同，为层间距值。
1、制作第一层弯头：
第一层两个弯头的做法同“一”中弯头的做法，两个弯头间距a值由现场确定，但需满足电缆弯曲半径的要求。
2、制作第二层弯头：
（1）计算第二层桥架第一个弯头的定位尺寸e：
首先量出第一层桥架定位尺寸d值，则e=d+btg1/2α式中：b为层间距，角α值同“一”中角α值
（2）依照“一”的方法制作第二层弯头的第1个切口α；
（3）计算两个弯头间距c值：c=2btg1/2α+a
式中：b为层间距，a为第一层桥架两个弯头的间距
（4）依照“一”的方法制作第二层弯头的第2个切口α；
（5）计算补偿尺寸h：h=2 btg1/2α
3、制作第三层弯头：
制作方法同第二层弯头
f=e+btg1/2αg=2btg1/2α+c
注：多列等间距等宽桥架任意角弯头的制作方法与多层等间距等高桥架任意角弯头的制作方法相同。
多层“之”形弯头的作法：与“二”类似，只是a、c、g值相等，所切的两个α角在桥架的两边
