电缆桥架的安装要求

  丹东电缆桥架的安装要求

（1）槽式大跨距电缆桥架由室外进入建筑物内时，桥架向外的坡度不得小于1/100。

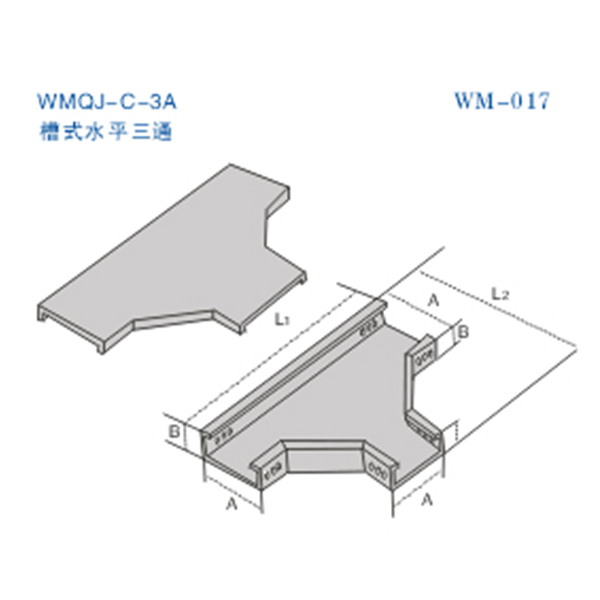

（2）在平行图上绘出桥架的路由，要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高，如能绘制桥架敷设轴侧图，则对材料统计将更精确。直线段：注明全长、桥架层数、标高、型号及规格。拐弯点和分支点:注明所用转弯接板的型号及规格。升降段：注明标高变化，也可用局部大样图或剖面图表示。

（3）桥架支撑点，如立柱、托臂或非标准支、构架的间距、安装方式、型号规格、标高，可同意在平面上列表说明，也可分段标出用不同的剖面图、单线图或大样图表示。

（4）电缆引下点位置及引下方式，一般而言，大批电缆引下可用垂直弯接板和垂直引上架，少量电缆引下可用导板或引管，注明引下方式即可。

（5）电缆桥架宜高出地面2.2米以上，桥架顶部距顶棚或其它障碍物不应小于0.3米，桥架宽度不宜小于0.1米，桥架内横断面的填充率不应超过50%。

（6）电缆桥架内缆线垂直敷设时，在缆线的上端和每间隔1.5米处应固定在桥架的支架上，水平敷设时，在缆线的首、尾、转弯及每间隔3~5米处进行固定。

（7）在吊顶内设置时，槽盖开启面应保持80毫米的垂直净空，线槽截面利用率不应超过50%。

（8）布放在线槽的缆线可以不绑扎，槽内缆线应顺直，槽内缆线应顺直，尽量不交叉，缆线不应溢出线槽，在缆线进出线槽部位，转弯处应绑扎固定。垂直线槽布放缆线应每间隔1.5米固定在缆线支架上。

（9）丹东电缆桥架在水平、垂直桥架和垂直线槽中敷设线时，应对缆线进行绑扎。4对线电缆以24根为束，25对或以上主干线电缆、光缆及其它信号电缆应根据缆线的类型、缆径、缆线芯数分束绑扎。绑扎间距不宜大于1.5米，扣间距应均匀，松紧适度。

（10）桥架水平敷设时，支撑间距一般为1.5-3m，垂直敷设时固定在建筑物构体上的间距宜小于2m。电缆桥架型式及品种的选择及铺设规范。

（11）要求桥架防火的区段，必须采用钢制或不燃、阻燃材料。
