电缆桥架含义及一般术语

下面就让丹东桥架厂的小编来给大家介绍一下电缆桥架含义及一般术语。

电缆桥架各部件名称含义及一般术语规程:

　　梯级式电缆桥架：

　　梯形电缆桥架直接承托电缆的部件的简称，是由两根纵向侧边与若干根横档构成的梯形部件。

　　有孔托盘式电缆桥架：

　　有孔槽形电缆桥架直接承托电缆的部件的简称，是由带孔眼的底板和侧边所构成的或由整张金属板冲孔后弯曲制成底部有孔的槽形部件。

　　槽式电缆桥架：

　　无孔槽形电缆桥架直接承托电缆的部件的简称，由底板与侧边构成的或由整张金属板弯曲制成实底的槽形部件。

　　直通：

　　一段不能改变方向或几何尺寸的用于直接承托电缆的刚性直线形部件。

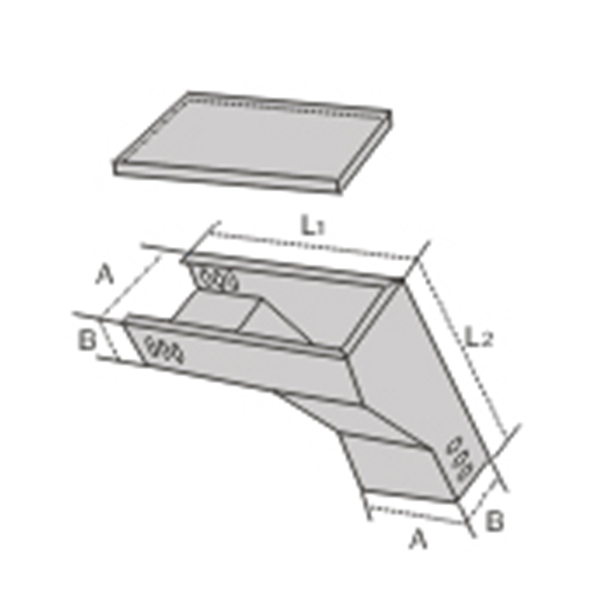

　　弯通：

　　一段能改变方向的用于直接承托电缆的刚性非直线形部件。

　　水平弯通：

　　在同一水平面改变桥架方向的部件，有30度、45度、60度、90度、150度等不同角度的弯通。

　　水平三通：

　　在同一水平面分三个方向连接桥架的部件，其类型可分为等径和变径两种。

　　水平四通：

　　在同一水平面四个方向连接桥架的部件，其类型可分为等径和变径两种。

　　垂直上弯通：

　　使桥架从水平面改变方向使其向上的部件。

　　垂直下弯通：

　　使桥架从水平面改变方向使其向下的部件。

　　垂直三通：

　　在同一垂直面分三个方向连接桥架的部件，其类型可分为等径和变径两种。

　　变宽直通：

　　在同一平面连接不同宽度桥架的部件。

　　支吊架：

　　电缆桥架支承构件的简称，用于直接支承电缆桥架及弯通的部件。有支架吊挂式、支架沿墙式等基本型式。

　　附件：

　　用于直通之间直通与弯通之间的连接件或其它补充功能的部件，可包括

　　1、连接板

　　◇直线连接板简称直接板

　　◇铰链连接板简称铰接板，分为水平式垂直式两种

　　◇变宽连接板简称变宽板

　　◇变高连接板简称变高板

　　◇伸缩连接板简称伸缩板

　　◇垂直支承板简称支承板

　　◇桥架与箱体或楼板连接板
